Метательные машинки



Душою стэнда несомненно являются метательные машинки, хорошее действие которых повышает интерес к стрельбе и создает нужную обстановку для продуктивного обучения начинающих стрелков. Поэтому на выбор машинок и изучение действия их должно быть обращено самое серьезное внимание.

По системам машинки разделяются на автоматические, пружинные, выпускающие тарелочки благодаря сокращению или растяжению пружины, и ручные, несколько напоминающие пращу.

Наиболее употребительной и пригодной для оборудования постоянных стэндов является машинка системы «Грелько». Эта машинка состоит из шести главных частей 1) подставки-треножника, 2) колонки, 3) рамы с пружиной, 4) метательного рычага, 5) вилки и б) спуска. Вся машинка изготовлена из чугуна, что требует осторожного обращения с ней во избежание поломок, главным образом при ударе.

Машинка системы «Грелько» по сравнению с другими имеет то преимущество, что она несложна по конструкции, прочна, портативна, удобна для замены сломавшихся частей новыми и дает прекрасный полет тарелочек.

Подставка—треножник, является совершенно самостоятельной частью, вверху которой сбоку имеется винт для зажима, входящей в подставку колонки. С помощью этого винта поворотом колонки регулируется направление полета тарелочки по горизонтали.

Колонка длиною 21 см внизу заточена в шейку и оканчивается выступом, на который давит зажимный винт подставки. Соединение колонки с подставкой должно быть плотным во избежание перелома колонки в шейке при закреплении ее зажимным винтом или повреждения подставки. Верхняя часть колонки -соединяется с рамой и зажимается винтом для установки машинки в требуемом направлении по вертикали. Рама служит основанием для укрепления метательного рычага и удержания пружины, которая, с одной стороны, соединяет выступ метательного рычага, а с другой — хвостовой винт, пропущенный через задний выступ рамы для натяжения пружины.

Длина рамы 47 см, а пружины 23 см. С обоих концов пружины сделаны крючки размером по 3,5 см, с помощью которых и происходит сцепление пружины с рычагом и хвостовым винтом. Пружина с крючками не должна быть длиннее указанных размеров для того, чтобы возможно было регулировать натяжение пружины. Крючок у пружины со стороны рычага должен быть достаточно длинен во избежание перегиба пружины на выступе метательного рычага при зарядке машинки.

Метательная машинка системы «Грелько»

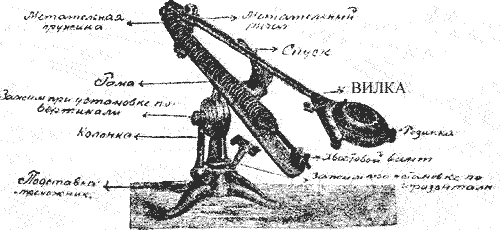

Рис. 67. Метательная машинка системы «Грелько».



Метательный рычаг в длину имеет 39 см. Соединение его с рамой происходит с помощью оси, которая отстоит на 6 см от конца eго к пружине. Во втулке рамы, куда вставляется ось, помещена спиральная пружинка (вокруг оси), на которую давит при завертывании гайка, прижимая к раме рычаг для более мягкого его вращения.

Метательная машинка системы «Прейса».

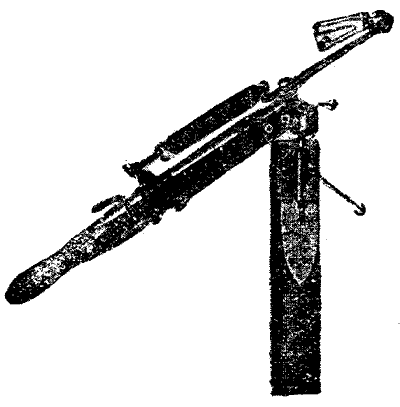

Рис. 68. Метательная машинка системы «Прейса».

К другому концу рычага привинчена вилка для насадки тарелочек. Вилка состоит из двух частей, скрепленных между собой на заклепке и сжимаемых пружинкой. На неподвижной части вилки приделана на высоте ширины наружного края тарелочки изогнутая полукруглая металлическая пластинка, направляющая вылет тарелочки. На конце подвижной части вилки на стержне прикреплена круглая резинка для удержания тарелочки в первый момент при развертывании рычага. Резинка должна быть эластична и не должна поворачиваться на своем стержне.

Спуск присоединен с правой стороны рамы и представляет собой выступ, за который заводится рычаг при зарядке машинки. С одного конца у спуска имеется отверстие, через которое продевается тросе, а к другому приделана пружинка для оттягивания его в первоначальное положение. Спуск устроен таким образом, что зарядка машинки производится без оттягивания его рукою вниз для прохода рычага. Необходимо, чтобы спусковая пружина была достаточно крепка и подавала спуск на место,, оттягивая тросе.

Для зарядки машинки нужно правой рукой ухватить за. конец метательного рычага и, придерживая левой рукой за хвостовую часть рамы, завести рычаг за спусковой выступ.

Насадка тарелочки производится после заведения рычага, при чем нужно смотреть, чтобы вилка после посадки тарелочки, была доведена вплотную к хвостовой части рамы.

На стэндах сельского и переносного типа целесообразней всего установка машинки системы Прёйса. Эта машинка состоит из вилки, метательного рычага, пружины и спуска, укрепленных: на деревянном бруске. Внизу бруска, на конце противоположном рукоятке, прикреплен на шарнире стержень, который вставляется в железную петлю (гнездо), прикрепленную к неподвижному предмету (обычно к врытому в яме столбу).

Машинка Прейса очень легка для переноски и чрезвычайно подвижна, благодаря легкости вращения стержня в петле и в основном шарнире. Выбор направления полета тарелочки зависит от желания пускалыцика, который легко управляет машинкой с .помощью рукоятки левой рукой. Зарядка машинки производится точно таким же путем, как и у машинки системы Грелько. Отличительной особенностью машинки Прейса служит то, что пускалыцик должен находиться при ней, что выдвигает вопрос о необходимости сооружения достаточной защиты для него, на случай неудачного выстрела.» Ручные метательные машинки состоят из двух частей: 1) ручки—при посредстве которой происходит метание и 2) приделанной к ней вплотную неподвижной вилки. Вилка сделана из железной проволоки, в силу чего она достаточно пружинит и с помощью резинки должным образом схватывает тарелочку. Метание тарелочки очень напоминает 'обращение с пращей и, конечно, зависит исключительно от способностей пускалыцика. На эту машинку следует обратить весьма серьезное внимание благодаря тому, что она абсолютно не требует никаких подсобных сооружений. Стрельба с помощью ее производится на открытом месте, при чем, пускалыцик из стрелков по очереди встает на одной линии со стрелком несколько вправо от него.

По длине полета тарелочки ручная машинка очень немногим отличается от пружинных. Правда, стрелок при метании из ручной машинки находится несколько в лучших условиях, благодаря тому, что пускальщик близко стоит к нему, и стреляющий имеет больше времени на прикладку и прицеливание, не упуская время для полезного выстрела. Кроме этого, при пользовании этой машинкой приходится мириться с тем, что все стрелки стреляют только с одинакового расстояния.

Автоматические машинки имеют несколько систем. Известными из них являются «Swiftsure», приводимые в действие ногами, и по внешнему виду напоминают велосипедную передачу. к метательному рычагу, выпускающему тарелочку. Однако, нужно сказать, что конструкция их излишне сложна, изготовление дорого, в силу чего они не получили широкого распространения и были вытеснены машинками, о которых мы говорили выше.

В последнее время за границей, главным образом в Америке, получила распространение метательная машинка с механизмом, устраиваемым позади стрелков, для зарядки и спуска метательного рычага машинки. Обслуживающий машинку занят лишь тем, что вкладывает в вилку свежие тарелочки и придает машинке разные боковые направления. Высота полета тарелочек изменяться в течение стрельбы не может, что и является крупным недостатком конструкции машинки. На наш взгляд данная машинка, удовлетворяя лишь требованиям охотничьего сельского стэнда, несомненно уступает машинке Прейса, как в смысле установки ее, так и в удовлетворении требованиям охотничьей стрельбы.

Дублетные машинки делаются с двумя пружинами и двумя метательными рычагами сверху и внизу рамы. Выпуск тарелочек из них может производиться единовременно и порознь. По конструкции они очень немногим отличаются от ординарных машинок, имея- те же, с некоторыми изменениями, составные части. Сами по себе дублетные машинки более громоздки и требуют более прочной установки во избежание срыва второго рычага при спуске первого.

Дублетная машинка.

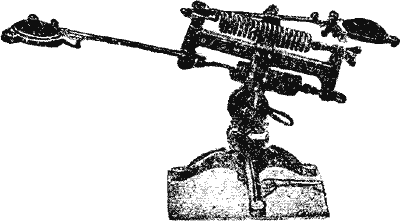

Ри;. 69 Дублетная машинка.

Для упражнения в стрельбе нередко применяют машинки для метания стеклянных шариков. Устройство такой машинки весьма несложно. Она состоит из метательной пружины в виде петли длиной 55 см, сделанной из стальной проволоки толщиной 6—8 мм. Концы у петли согнуты в спиральную пружину и прикреплены к деревянной подставке. Для удобства изменения направления полета шарика метательная пружина иногда укрепляется по поворотной раме, соединенной с подставкой машинки. Благодаря спиральным пружинам, петля стремится занять вертикальное положение. У рамы или на доске сделан крючок для удержания заряженной (пригнутой) метательной пружины и для: спуска ее. Шарик помещается в чашечку диаметром 8 см, прикрепленной к вершине петли. Вылет шарика происходит благодаря удару спущенной с крючка метательной пружины о неподвижное препятствие, укрепленное на раме или подставке, не позволяющей чашечке подняться выше 28 см от основания. Удар метательной пружины о препятствие приходится на 20-ом, сантиметре от чашечки.

Машинка для метания шариков

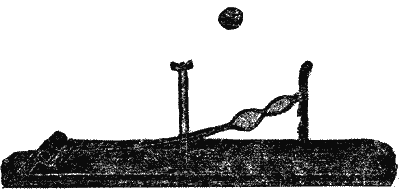

Рис. 70. Машинка для метания шариков.

Метательные машинки для шариков устанавливают или в траншее, или на ровном месте без прикрытия, а выпуск'ша-риков производят с помощью троссов, точно так же, как из машинок для тарелочек.

Действие метательных приборов зависит от 1) качества изготовления отдельных частей машинок, 2) правильной регулировки и 3) качества тарелочек.

Правильная установка машинок для шариков не требует большого труда и опыта, а потому здесь мы коснемся исключительно вопроса о метании тарелочек.

Наше современное производство машинок для тарелочек стоит на весьма низкой ступени. Главными недостатками его являются отклонения в размерах и формах отдельных частей у машинок и слабость метательной пружины, выделываемой видимо из неподходящего материала. Эти машинки регулировать трудно, и весьма часто они никуда не годятся. Лучшими по практике московского стэнда являются американские машинки.

Громадное значение в регулировке машинке имеет навык, накопляемый в результате длительного обслуживания их. Вот почему при машинках должны быть постоянные люди, обладающие достаточным опытом и знаниями.

Прежде всего необходимо следить за правильностью установки вилки. Пружина у нее не должна быть слаба, что характеризуется близостью полета тарелочки и преждевременным ее вылетом, однако, она не должна быть и слишком туга во избежание раскалывания тарелочки при вылете. Резинка на левом конце вилки при развернутом рычаге должна быть эластична, чтобы удерживать тарелочку до нужного момента, когда размах рычага достигает большей силы. Пластинки правой стороны вилки, куда заводится край тарелочки, должны быть гладко отполированы, дабы не препятствовать выскальзыванию ее из вилки. Оба конца вилки должны находиться в одной плоскости для достижения правильного положения тарелочки в воздухе. Натяжение пружинки у вилки должно быть таково, чтобы растяжение ее рукой, указательным пальцем и мизинцем было затруднительным. При регулировке вилки необходимо считаться с весом тарелочки и крепостью ее, ослабляя пружинку тем более, чем меньше вес тарелочки и слабее ее масса. Вся вилка должна свободно вращаться на метательном рычаге, но отнюдь не болтаться на нем.

Большое значение для правильности вылета тарелочки и уменьшения боя их имеет соразмерное натяжение метательной пружины на раме и пружинки на вилке. Чем слабее вилка, тем слабее должна быть и метательная пружина и наоборот.

Все трудящиеся части машинки должны быть хорошо смазаны для уменьшения изнашиваемости и улучшения выпуска тарелочки.
