Оценка осыпи по резкости

Резкостью боя называется способность снаряда разрушать препятствия, встречаемые им на пути своего полета. Резкость зависит от энергии, которую имеет снаряд в момент удара, а энергия эта зависит от скорости его полета и его массы (Энергия удара : выраженная в сантиметрограммах, равна, так называемой, его «живой силе» Е = m * V² / 2, где V—скорость в см/сек.,а m— масса, т. е. вес снаряда в граммах, деленный на ускорение силы земного притяжения, равное 981 см/сек² ).

Так как при определенном номере дроби масса является величиной известной и постоянной, то резкость боя практически зависит от скорости.

Благодаря сопротивлению воздуха, скорость дроби по вылете ее из дульного среза убывает очень быстро и тем быстрее, чем больше скорость (сила сопротивления воздуха для скоростей полета дроби пропорциональна квадрату скорости) и чем меньше «поперечная нагрузка» снаряда, т. е. вес его, приходящийся на единицу площади поперечного сечения. Чем больше диаметр дроби, тем больше поперечная нагрузка. Поэтому крупные номера дроби сохраняют скорость лучше мелких.

Рис. 43

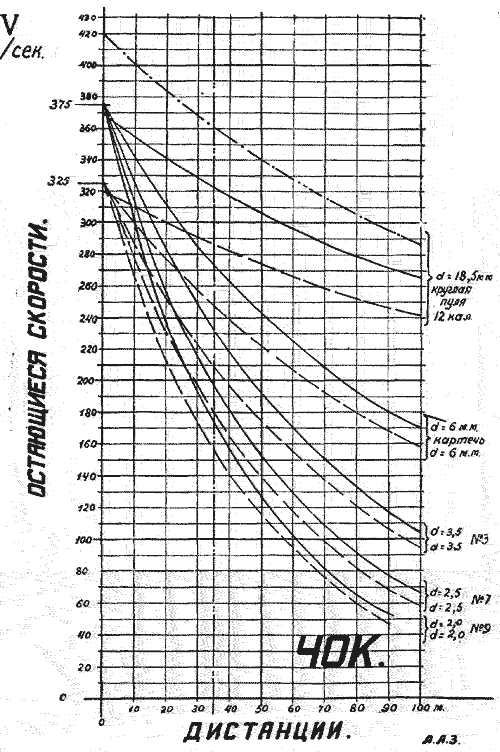

На рис. 43 даны кривые, показывающие «остающиеся» скорости при различных номерах дроби и различных «начальных» скоростях—V o , т. е. скоростях, которые имеет снаряд при вылете из дульного среза.

Кривые рис. 43 показывают убывание скорости, которое испытывает дробь по мере пролета ею различных расстояний. Кривые даны для круглой пули 12 кал., б мм. картечи и 3-х номеров дроби. Из графика наглядно видно, как велико различие в потере скорости для снарядов различной величины: при Vo = 375 м/сек. на дистанции 50 м. пуля имеет еще скорость около 305 м/сек., а дробь № 9—всего только около 125 м/сек. Из «того же графика видно, что с увеличением дистанции разница в скоростях снарядов, выпущенных с различными Vo, уменьшается. Из графика видно также, что при малых начальных скоростях (Vo=:325) дробь теряет скорость не так быстро, как при больших (Vo=375).

Дробь средних и крупных номеров до дистанции 8 м. при цилиндре и 12 м. при чоке, летит компактным комком (см. рис. 30 и 31 в главе «О чоке и цилиндре») и, по словам Журне, имеет убойность, равную приблизительно убойности соответствующей пули. Однако, предупреждает он, такой выстрел может не остановить во-время зверя, нападающего на охотника.

Рис.44

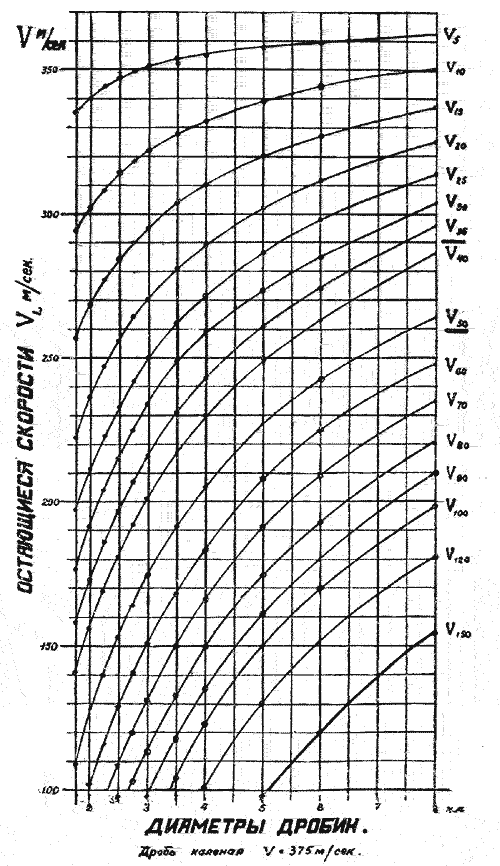

На рис. 44 даны кривые, показывающие остающиеся скорости дробин различных диаметров на определенных дистанциях при начальной скорости Vo=375 ж/сек, (хороший бездымный порох). По этому графику можно найти остающиеся скорости для дроби любого диаметра и при желании дополнить график рис. 43. Из этого графика особенно ясно видно, что чем больше, дистанция, тем больше разница в остающихся скоростях дробин различных номеров.

Рис. 45

Рис. 43 и 44 дают общее представление об изменениях в скоростях (а следовательно и в резкости) дроби по мере пролета ею определенных дистанций, но охотнику полезно уметь и практически определять и оценивать резкость боя своего ружья. Это много труднее, чем оценка осыпи по характеру распределения попаданий.

При стрельбе из исправного ружья, хорошими припасами и правильно снаряженными патронами можно быть совершенно спокойным, что до предельной охотничьей дистанции (50 м.) резкость будет вполне достаточна, и первенствующее значение для убойности выстрела будет иметь количество попаданий в тело дичи.

О резкости можно судить или по энергии удара, или по остающейся скорости в момент удара или по времени пролета дробью определенной дистанции. Можно судить и по начальной скорости (Vo), но только с известной осторожностью, т. к. при чрезмерно больших зарядах и неправильном снаряжении, начальная скорость может быть очень велика, но сила взрыва будет так коверкать (деформировать) дробь, что она, благодаря неправильной угловатой форме, очень быстро будет терять скорость и даст поражающую способность меньше дроби, выпущенной с меньшей Vo.

Рис. 46

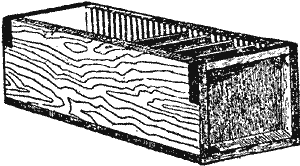

Для суждения о резкости по энергии удара самым простым, но и самым несовершенным способом является стрельба по картонам, старым книгам и т. п. Стреляют или в пачку картона, подвешенную под пристрелочный лист, или, что много лучше, в специальный ящик, изображенный на рис. 45. Так как прочность картона—величина весьма изменчивая, то каких-либо норм здесь дано не будет, и может быть только рекомендовано сравнивать резкость ружья или сорта патронов с ружьем или патронами, имеющими заведомо достаточную резкость. Для этого после испытываемого выстрела, пачка или ящик переворачиваются. и по тем же картонам дается сравнительный выстрел с обратной стороны.

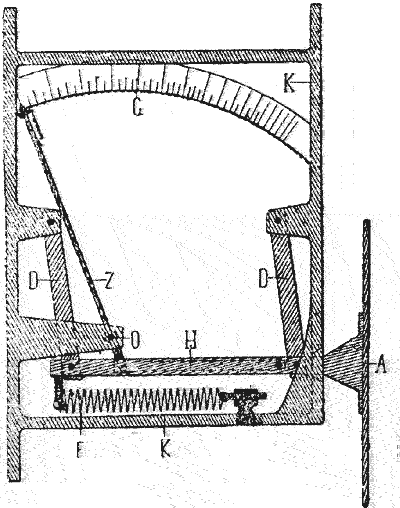

На испытательных станциях в большом ходу прибор, изображенный на рис. 46. Дробь, ударяя в щит прибора, подает его назад и стрелка непосредственно указывает энергию удара, которая делится на количество попавших в щит-дробин. Прибор этот изобретен очень давно и хорошо себя оправдывает, но рядовому охотнику недоступен.

Таким образом, определить достаточно надежно резкость по энергии удара охотник не может.

Остающиеся скорости (см. таблицу № 8 и № 9) определяются обычно посредством хронографов, т. е. приборов, позволяющих измерять весьма малые промежутки времени. Хронографы измеряют обычно скорости только головных дробин заряда и поэтому могут давать случайные и даже обманчивые результаты.

Кроме хронографов, применяются — велосиметры — приборы, дающие среднюю скорость всей массы, но недостаток их тот, что ими можно определять только начальную скорость, т. к. скорость в них вычисляется по величине отката, постановленного на катки ствола, а эта величина зависит только от скорости в момент вылета снаряда из дульного среза (см. главу „Чок и цилиндр").

Рядовому охотнику все эти приборы совершенно недоступны по их цене, т. к. самый дешевый из них (прекрасный миллисекундомер системы А. И. Ширского) стоит более 1000 рублей.

Единственным доступным охотнику способом для суждения о резкости будет описанный ниже способ Планьоля. Он дает время пролета дробью определенной дистанции (которое тем меньше, чем больше скорость, а следовательно и резкость) и, следовательно, помимо возможности сравнить полученное время с нормами, дает возможность судить и о необходимом упреждении.

Таблица № 8.

Способ этот заключается в следующем: На рисунке 47—Р—ружье, М—мишень с контактом, прерывающимся от сотрясения при ударе в нее снаряда, К—контакт, прерывающийся от звука выстрела, Б₁ и Б₂—батарейки от карманных фонариков, Т₁ и Т₂—телефонные трубки, X—дистанция, время пролета которой измеряется. Наблюдатель с телефонными трубками и контактом К располагается в стороне от линии выстрела и несколько сзади от дульного среза ружья.

Таблица № 9.

После выстрела через t₁ сек., когда снаряд долетит до мишени, прервется ток в контакте М и в трубке Т₁ будет слышен щелчок, а через t₂сек, когда звук выстрела долетит до контакта К—будет слышен щелчок в трубке Т₂. Если звуки слились, то значит и дробь и звук летели одно и то же время. Скорость звука (S) известна, известно и расстояние Z от дульного среза до контакта К. Следовательно, известно и время пролета звука t₂ = Z / S и равное ему время пролета дроби, т. е.t₁ = t₂ = Z / S

Получить полное совпадение щелчков в трубках практически нельзя, и поэтому надо находить такое расстояние Z, при котором щелчок в одной трубке слышится столько же раз раньше, сколько и позже, чем в другой.

Стрельбу для определения времени пролета можно соединить со стрельбой для определения кучности, так что лишней траты ни времени, ни патронов не будет. Само собой разумеется, что испытание должно производиться в тихую погоду.

Скорость звука находится по формуле S = (330,9 + 0,626*С) м/сек., где С—температура в градусах Цельсия . Для 20° Ц (16° Р) она, например, будет равна S=330,9—0, 626*20=345,4 м/сек.

Контакт М на мишень делается так: в верхнее ребро мишени или лучше в особую планку сзади нее ввертывается шуруп, соединенный с одним из проводов. На шурупе лежит пластинка свободно, с зазором, вращающаяся вокруг оси и соединенная с другим проводом. Такое устройсто контакта испытано.

Простого звукового контакта мне делать не приходилось, но, по совету со специалистом по звуковой разведке А. И. Шир-ским, я предлагаю попробовать применить детский барабан, укрепив в центре его перепонки металлическую пластинку, а над нею на перекладине—винт, как это видно из рисунка. Винтом можно регулировать чувствительность контакта.

Чтобы скорее найти нужное расстояние Z, надо его предварительно подсчитать: пусть мы хотим определить время пролета дистанции в 30 м дробью диаметром в 2,5 мм при черном порохе. Время пролета по рис. 4 будет около 0.117 сек. Время пролета звука должно быть ему равно, и следовательно будет равно приблизительно Z=0,117*S. Если температура будет 20° Ц, то Z=0,117*343 (=) 40 м.

С такого Z и надо начинать и, получив «вилку», постепенно сближать пределы. Если диаметр нашей дроби отличается от данных на рис. 4 и если гнаться за большой точностью, можно по рис. 4 вычертить на клетчатой бумаге диаграмму изменения времени пролета в зависимости от диаметров и найти по ней время пролета для имеющегося диаметра.

По словам Журне, из книги которого я заимствовал этот способ, результаты его не уступают в точности результатам, получаемым при помощи дорогих хронографов,—так постепенно человеческий гений демократизирует науку.

Способ этот, весьма простой и доступный, требует, однако производства некоторых вычислений, до которых многие охотники— не охотники и, кроме того, для определения времени полета надо произвести значительное количество выстрелов для постепенного сужения «вилки».

Если не задаваться целью определить точно время пролета, а удовольствоваться только установлением, достаточна или недостаточна скорость полета дроби (а следовательно, и резкость), то все дело можно значительно упростить.

Если будем стрелять черным порохом на обычную пристрелочную дистанцию 35 м (49а 3,4 в) дробью 2,5 мм (№ 7), при температуре воздуха 20° С (16° В), то совпадение щелчков в обеих телефонных трубках при начальной скорости V₀=360 м/сек, получится в том случае, когда звуковой контакт К будет отнесен от дульного среза ружья на расстояние .Z=49,5 м= 69 а 10 в.

Становимся со звуковым контактом сразу на этом рассто-нии и произведем выстрел. Если щелчок в телефонной трубке, соединенной с контактом на мишени, будет слышен позже, чем в трубке, соединенной со звуковым контактом, то значит скорость дроби была меньше V₀=360 м/сек., а если раньше, то больше. В первой случае мы сразу получаем указание, что скорость, а следовательно, и резкость, ниже нормальных. Во втором случае все обстоит благополучно, так как чем больше скорость (при достаточной кучности), тем лучше: и упреждения можно брать меньше, и действие дроби будет более разрушительно.

Если стреляем бездымным порохом, то расстояние звукового контакта от дульного среза ружья должно быть при нормальной для современных бездымных порохов скорости V_o=375 м/сек., равным Z=45 м = 63 а 4,4 в.

Если при стрельбе бездымным порохом щелчок в трубке, соединенной с контактом на мишени, получится позже щелчка в другой трубке, т.-е. скорость дроби будет меньше V₀=375 м/сек., что с нашими порохами, к сожалению, будет случаться постоянно, то надо повторить выстрелы при Z=49,5 м, чтобы убедиться по крайней мере, что скорость не меньше скорости черного пороха. Если температура воздуха будет не 20°С, а больше или меньше, то на каждый градус разницы надо увеличивать или уменьшать данное выше расстояние Z: для черного пороха на 9 см, а для бездымного на 8 см.

Если охотник все-таки пожелает нащупать скорость более точно, то можно руководствоваться следующим: разница в принятых нами V_o равна 375—360=15 м/сек., а разница в Z= 4,5 м, т.-е. на каждый 1 м уменьшения Z в пределах от 49,5 до 45 м будем иметь увеличение V_o на 15 / 4.5 = 3,3 м/сек. Это не совсем точно, но для охотничьей практики достаточно, тем более, что и выстрел от выстрела разнится, даже при самом тщательном изготовлении патронов, все - таки очень значительно.

Поэтому, если при бездымном порохе при расстоянии Z= 45 м. щелчок в трубке мишенного контакта получился позже, то можно отодвинуться со звуковым контактом на 1 м. Если теперь щелчок получится раньше, то значит V_o лежит между 375 м/сек., и 375—3,3=371,7=372 м/сек. Таким способом можно нащупать скорость с точностью до 3,3 м/сек., чего более чем достаточно.

Нельзя, конечно, ограничиваться одним выстрелом и надо брать среднее из 4—5. Впрочем, так как стрельба эта может быть соединена со стрельбою на кучность, то жалеть выстрелов не приходится.

В таком виде определение резкости боя делается уже совсем простым и доступным для всех, так как надо только уметь отмерить расстояние до мишени и до звукового контакта. Обзаведение стоит недорого, и каждый кружок или товарищество могут оборудовать для своих членов такой хронометр.

Пользуясь хронометром Планьоля, можно производить пристрелку ружей вполне рационально, добиваясь и нужного распределения попаданий и нужной резкости. Весьма часто может оказаться, особенно при стрельбе мелкой дичи на близких дистанциях, что выгоднее поступиться резкостью, но выиграть в более тесном расположении попаданий и т. п.

Что касается сравнительной резкости различных калибров, то и в этом отношении 12 кал. имеет преимущество. На это указывают и результаты тысяч испытаний на приборе, изображенном на рис. 46, проведенных испыт. станцией в Ванзее, и специальные исследования остающихся скоростей при одинаковых начальных скоростях. Исследования эти показали, что дробь, выпущенная даже из 16 кал., теряет скорость быстрее, чем выпущенная с той же начальной скоростью из ружья 12 кал. Это и понятно: чем меньше калибр, тем больше должна деформироваться дробь, а это, как мы уже знаем, является причиной более быстрой потери скорости. Таким образом довольно распространенное среди русских охотников мнение, что малые калибры бьют резче крупных, является совершенно неверным. Отдельные встречающиеся исключения не могут опровергнуть правила, выведенного на основании научной обработки массового материала и научно поставленных исследований.
