Изготовление дроби волочением и дробокаткой

Способ предложен В. Чернышовым (О и ОХ, № 10, 1994)

Для изготовления дроби этим способом нужны специальные приспособления: волочильная доска, представляющая собой стальную пластину с размерами примерно 300x80x7 мм, нож-резак для резки свинцовой проволоки и дробокатка. Труднее всего сделать волочильную доску. Для этого потребуется станок. Но, изготовив ее однажды, ею можно пользоваться всю жизнь. Волочильня (рис. 4.1) — это пластина с рядами насверленных отверстий постепенно уменьшающегося диаметра, имеющих в сечении по толщине конусный, сужающийся профиль. Внутренняя поверхность отверстий должна быть отшлифована. Чем лучше обработана поверхность отверстий, чем меньше их конусность и меньше разница диаметров соседних отверстий, тем легче будет протягивать через волочильню свинцовую проволоку, тем меньше будет ее обрывов

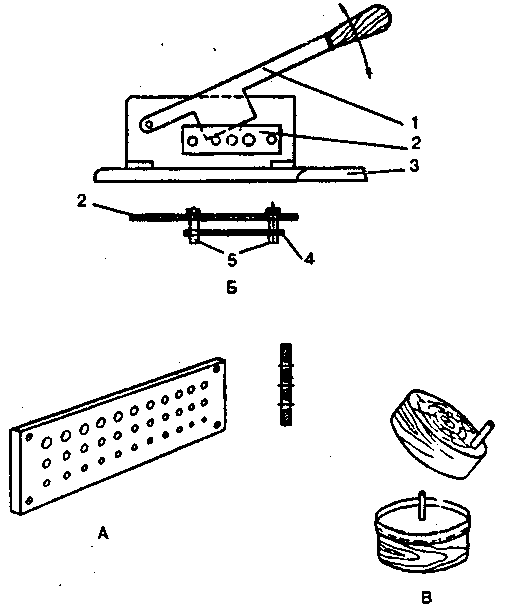

Рис. 4. Приспособления для изготовления дроби волочением и дробокаткой: А — волочильная доска; Б — нож-резак; 1— нож; 2 — стенка резака; 3 — станина; 4 — упор; 5 — винты регулировки расстояния от резака; В — дробокатка.

Волочильная доска делается из медной или железной пластины длиной 12—15 см, шириной около 10 мм и толщиной от 6 до 10 мм. Если входное отверстие дырки будет 3 мм, то выходное должно быть 2,5 мм. Таких дырок в доске делается (с постепенным уменьшением входных и выходных диаметров) от восьми до десяти. Первая, наиболее широкая, будет иметь входное отверстие 6,0 мм и выходное 5,5 мм, а последняя — 3,0 и 2,5 мм. Мельче этого самодельную дробь вырабатывать не рекомендуется.

Для удобства работы, если нет стуловых тисков, полезно к концам волочильной доски приклепать два шипа, чтобы ее можно было прочно закрепить в неподвижную деревянную стойку.

Резак и дробокатку нетрудно сделать самому, без станка. В резаке, устройство которого видно на рис. 4,Б, имеющем три-четыре отверстия разного диаметра под свинцовую проволоку разного сечения, нужно против них сделать упор, его расположение от отверстий должно регулироваться винтами так, чтобы при резке проволоки ее диаметр равнялся длине отрезаемого цилиндрика, иначе этот цилиндрик будет плохо обкатываться в дробинку. Проще всего сделать резак из фоторезака.

Еще проще сделать дробокатку (рис. 4,В), похожую на старинную ручную мельницу. Торцы двух соседних отрезков бревна обиваются толстой листовой жестью (чем толще жесть, тем ровнее будет поверхность), в центре нижнего «жернова» укрепляют штырь, в центре верхнего — делается соответствующее ему гнездо, которым он садится на нижний неподвижный «жернов». Место соприкосновения «жерновов» по окружности обивается полоской жести, чтобы не выпадали дробинки, на верхнем подвижном «жернове» делается ручка — и дробокатка готова.

Жернов «грохало», как его называют в обиходе, отчасти может быть заменен нужной величины чугунной сковородкой, особенно специальной сковородкой с гнетом для жарки цыплят, тогда соответствующую по диаметру крышку можно сделать из гнета.

Дробь делается так. Всевозможные обрезки и кусочки, отходы свинца расплавляются на протвиньке в пластину толщиной, примерно равной диаметру самого большого отверстия волочильни, режется на полоски, округляется молотком так, чтобы заготовка прошла через самое большое отверстие волочильни. Заготовку можно получить и по-другому: вылить расплавленный свинец в желобки-формы, вырезанные на доске, либо вылить свинец в бумажные трубочки соответствующего диаметра.

После этого заготовку протаскивают последовательно через уменьшающиеся по диаметру отверстия волочильни, начиная с самого большого и держа ее конец плоскогубцами. Перед каждым последующим отверстием свинцовую проволоку надо смачивать керосином или жидким маслом. Тянуть надо плавно, без рывков, чтобы избежать обрывов проволоки.

Если свинец чистый и не перекален, а отверстия в доске сделаны с постепенным переходом, то металл тянется очень легко и быстро. Таким образом получается круглая свинцовая проволока нужного диаметра. Смятые плоскогубцами концы и концы обрывов отсекаются и идут в переплавку. Проволока режется резаком, нарезанные цилиндрики обкатываются в дробокатке, затем шлифуются в бутылке, где с дробинок отлетают пленки наката. Если после этого дробинки порциями потереть, отполировать в суконном мешочке, получится очень чистая, блестящая, красивая дробь.

Недостатки этого способа в том, что, во-первых, свинец должен быть достаточно чистым, без примесей, иначе проволока в волочильне будет обрываться, а во-вторых, мельче четверки-пятерки дробь получить довольно трудно, тонкая проволока часто рвется. Дробь получается мягкой, «тяжелой», удельный вес ее выше, чем у литой дроби и она заметно освинцовывает стволы. При небольшом навыке за один день можно приготовить такой дроби от 3—4 до 6—8 кг.
